您的計算機或設備可能只有RS232端口。如果您想進行有效和可靠的RS485或RS422通信，您必須為您的應用選擇正確的RS232/RS485/RS422轉換器。它是半雙工RS485還是全雙工RS422？光電隔離還是非光學隔離？它需要外部電源還是不需要電源？是高速還是低速？下面就給大家詳細介紹一下，幫助大家正確選擇轉換器。

       從大類上來分，帝特的轉換器分為RS485(半雙工)和RS485/RS422(半雙工/全雙工)

1.半雙工形式：RS485

       RS485通常指半雙工。如果有人說“全雙工RS485”，那實際上就是RS422。半雙工通信使用相同的傳輸線，可以發送和接收數據，但不能同時發送和接收數據。任何時候，數據只能由一方發送，另一方接收。因此，在半雙工模式下可以使用一條數據線或兩條數據線。

      在半雙工通信中，每端需要有一個電子開關來進行接收/發送切換，它通過切換來確定數據傳輸?shù)姆较颉Ｒ驗橛星袚Q，所以會有時間延遲，信息傳輸效率會降低。但是，對于打印機等單向傳輸?shù)耐鈬O備，半雙工模式可以滿足要求，而不是全雙工模式，可以節省傳輸線。

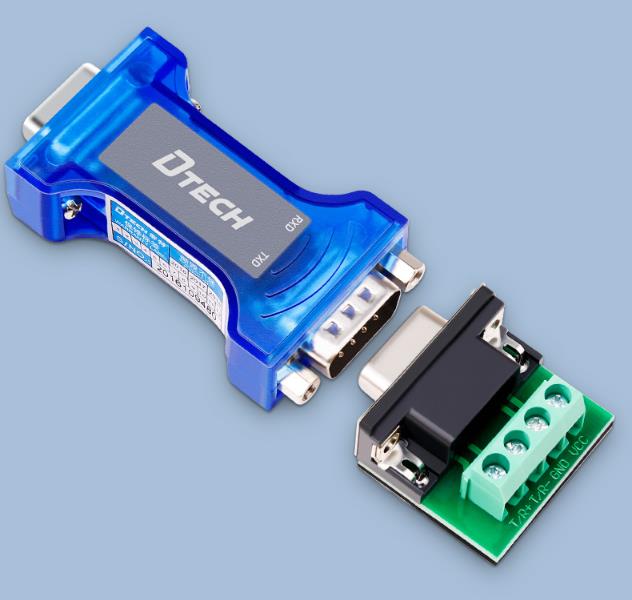

      帝特的RS232/RS485轉換器采用獨特的零延遲自動收發轉換功能和切換技術，通過硬件方法直接從RS485信號中提取收發和切換控制信號，具有零延遲性能。零延遲是指收發切換過程的轉換時間為0，與RS232通信使用時相同。

2.全雙工形式：RS232、RS422

       RS422通常指全雙工。如果有人說“半雙工RS422”，那實際上是RS485。

       全雙工數據通信分別由兩條傳輸線傳輸，這兩條傳輸線可以在兩個不同的站同時發送和接收，通信雙方可以同時發送和接收。

       在全雙工模式下，每端有一個發送器和一個接收器，并有兩條傳輸線，可用于交互式應用和信息傳輸效率高的遠程監控系統。

       帝特的全雙工轉換器通常是半雙工和全雙工的，即RS485/RS422。RS232是全雙工的，RS422是全雙工的，而RS485是半雙工的。

       有一個問題：如果RS232數據同時發送和接收，能實現半雙工RS232/RS485嗎？

       答案是否定的。RS232的發送和接收不應在RS232/RS485轉換器正常工作的前提下同時進行。雖然計算機的RS232端口有緩沖存儲器，但只有1到2個字節。

3、高速與低速：數據的傳輸速率

       串行通信的傳輸由通信雙方的性能和通信線路的特性控制。接收機和發射機必須以相同的速率進行串行通信，即接收機和發射機采用相同的數據傳輸速率。數據傳輸速率批量是指串行通信中每秒傳輸?shù)臄?shù)據位數，單位是bit/s，縮寫為bps。經常可以看到，產品的規格是用4800bps、9600bps、19200bit/s、38400bit/s等寫的。指的是數據傳輸速率。在異步串行通信中，每個傳輸?shù)淖址枰?位。如果采用4800位/秒的數據傳輸速率進行傳輸，每秒可以傳輸600個字符。

       就儀器或工業場合而言，4800位/秒和9600位/秒是最常見的數據傳輸速率。目前個人電腦提供的串口數據傳輸速率可以達到115200位/秒，如果傳輸距離很近，并且還提供了設備，也可以使用最高的數據傳輸速率。最高通信速率為19200bps的轉換器被歸類為“低速”，最高通信速率為115200bps的轉換器被歸類為“高速”。

4、光電隔離與非光電隔離：接口的耐高電壓保護

       RS485/RS422的通信距離可達1200多米。由于距離遠，會有較大的地電位差和各種干擾信號，影響通信。采用光電隔離可以有效提高系統的抗干擾能力。光電隔離技術是一種破壞干擾路徑的抗干擾方法。光電耦合器件是硬件中常用的實現電→光→電光電隔離的器件。它能有效地破壞干擾源的進入，可靠地實現信號隔離，并容易形成各種功能狀態。

       帝特的光電隔離轉換器可以承受2500V的電壓。建議室外布線的RS485選用帶光電隔離的RS232/RS485/RS422轉換器。

       光電耦合器件是將發光器件(如發光二極管)和光敏器件(如光敏三極管)通過光耦合組裝在一起，形成電光和光電轉換器件。

光耦合器在傳輸信號時能有效抑制尖銳脈沖和各種噪聲干擾，從而大大提高信道的信噪比，主要原因如下：

      1、光電耦合器的輸入阻抗很小，只有幾百歐姆，而干擾源的阻抗相對較大，通常為105~106歐姆。根據分壓原理，即使干擾電壓的幅度很大，饋送到光電耦合器的輸入端的噪聲電壓也會很小，并且只能形成非常微弱的電流，并且二極管由于能量不足而不能發光，因此受到抑制。

      2、光電耦合器的輸入回路和輸出回路之間沒有電氣連接或公共接地；它們之間的分布電容非常小，絕緣電阻非常大，因此很難通過光電耦合器將環路一側的各種干擾噪聲饋送到另一側，從而避免產生由公共阻抗耦合的干擾信號。

5、有源與無源：是否需要外接電源

       帝特開發了一種無源RS232/RS485/RS422轉換器，直接從RS232的信號線提取電源電壓，也稱為RS232竊電技術。竊電技術可以提供足夠高的功率，不僅為非光隔離轉換器供電，還可以驅動光電隔離轉換器，甚至將RS232傳輸?shù)焦饫w轉換器和數據采集器。

       RS485/RS422的通信距離只能通過足夠的竊電功率來保證。然而，高速光隔離轉換器通常需要外部電源，并且有一些特殊應用，例如RS232端口電壓明顯較低的情況。
